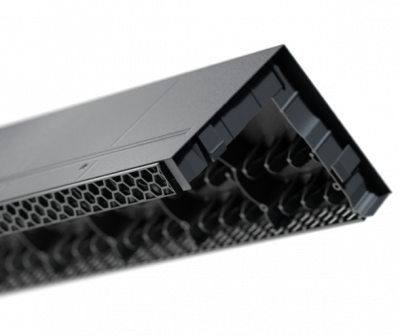

КРОВЕЛЬНАЯ ВЕНТИЛЯЦИЯ

Схема устройства КРОВЕЛЬНОЙ ВЕНТИЛЯЦИИ

При суточном колебании температур на нижней части кровельного покрытия образуется конденсат, который в виде капель оседает на гидроизоляционную пленку и по ней выводится наружу. Но часть влаги все-таки остается и во время резкой смены температур (осенью, весной) превращается в лед под кровельным покрытием. Чтобы этого избежать, необходимо использовать кровельную вентиляцию, как важнейший элемент кровельного пирога.

Кровельная вентиляция создает дополнительную воздушную циркуляцию в подкровельном пространстве, тем самым полностью высушивая вашу кровлю даже в сложных климатических условиях. Особенно она необходима на кровлях, где установлены мансардные окна, сделаны чердачные или слуховые выходы, люки и т.д.

ВЕНТИЛИ для подкровельного пространства

Выход вентиляции Металл Профиль и вентиль VILPE KTV служат для удаления влаги из вентилируемого зазора между теплоизоляциейи металлочерепицей естесственным путем. Устанавливаются не далее 60 см от конька.

Цвета: черный (RAL9005), красный (RAL3011), коричневый (RAL8017), зеленый (RAL6005).

Монтаж выхода вентиляции МП и вентиля KTV на металлочерепицу

Монтаж производится только на металлочерепицу Монтеррей или Макси, не далее 60 см от конька. Для обеспечения беспрепятственного движения воздуха от карниза до конька выходы вентилиции устанавливают в каждом стропильном пролете. Если под коньком установлен "холодный треугольник", выходы вентиляции можно устанавливать из расчета один выход на 60 кв. метров кровли.

Для установки необходимо:

Очертить и вырезать отверстие в кровельном материале по шаблону.
Если применяется вентиль KTV 110, то по периметру отверстия необходимо нанести силиконовый герметик. Для выхода вентиляции МП дополнительная герметизация не требуется.
Закрепить выход вентиляции МП или вентиль KTV к металлочерепице саморезами.

ВЫХОДЫ ВЕНТИЛЯЦИИ

Выходы вентиляции выводят отработанный воздух из помещения как естественным путем, так и принудительно, с механическим побуждением. Быстро и легко монтируются, органично смотрятся на любой кровле, придают кровле современный и эстетичный вид.

Выход универсальный Металл Профиль для металлочерепицы D110/200

Выход универсальный Металл Профиль D110/200 (для профнастила С-21)

Выходы универсальные МеталлПрофиль D110/200 служат как для удаления запахов, компенсации давления в канализационной системе, так и создания нормального воздухообмена в доме при наличии вытяжки. Проходной элемент не требуется. Имеются модификации как для металлочерепицы, так и для всех видов кровельных профнастилов.
Цвета: черный (RAL9005), красный (RAL3011), коричневый (RAL8017), зеленый (RAL6005).

Монтаж выхода универсального

Для установки выхода универсального необходимо:

Очертить и вырезать отверстие на металлочерепице по шаблону на уровне воздуховода
Закрепить выход универсальный к металлочерепице саморезами, предварительно нанеся герметик (если отсутствует бутиловый уплотнитель)
Если выход универсальный используется в качестве выхода вытяжки, то необходимо дополнительно использовать изолированнуб трубу, которая закрепляется под колпаком.
Второй конец изолированной трубы соединяют с воздуховодом напрямую или через гофрированную трубу.
Место прохождения вентиляции через гидроизоляцию и пароизоляцию необходимо проклеить экобитом.

ВЫХОДЫ ВЫТЯЖКИ VILPE

Для вентиляции помещений при наличии в доме вытяжки с вентилятором, воздухоотвода кухонной вытяжки, воздухоотвода центрального пылесоса служат выходы вытяжки VILPE.

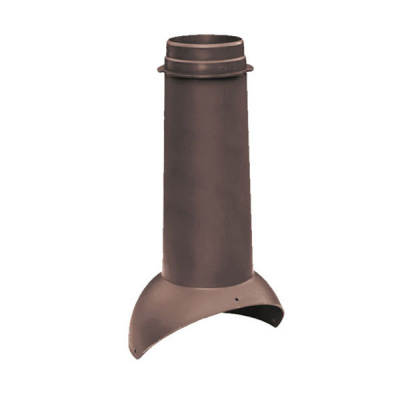

Выход канализации D110/500 мм
Для удаления запахов и компенсации давления канализационной системы. Для установки требуются проходной элемент и гофрированная труба.
Цвета: черный (RR33), зеленый (RR11), коричневый (RR32), вишневый (RR28), терракотовый (RR750).

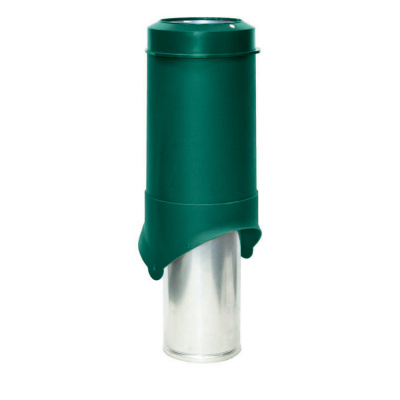

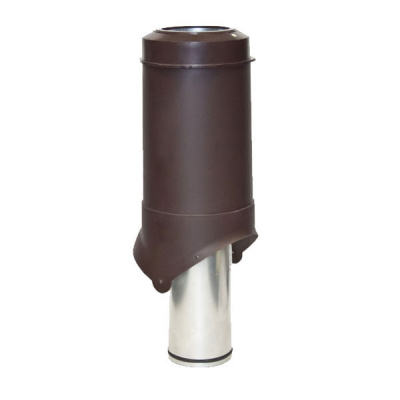

Выход вытяжки изолированный с колпаком D125/160/500
Для создания нормального воздухообмена при наличии в доме вытяжки с вентилятором. Для установки требуется проходной элемент.
Цвета: черный (RR33), зеленый (RR11), коричневый (RR32), вишневый (RR28), терракотовый (RR750).

Монтаж выхода канализации и выхода вытяжки VILPE

Для установки необходимо:

Наметить место установки проходного элемента, просверлить отверстие в металлочерепице и гидроизоляции для определения места установки уплотнителя гидроизоляции
Снять лист металлочерепицы
По метке в гидроизоляции очертить и вырезать контур отверстия под уплотнитель гидроизоляции
Нанести герметик на уплотнитель, установить его на гидроизоляцию и прикрепить к обрешетке саморезами.
Установить лист металлочерепицы на место
Установить и закрепить проходной элемент к металлочерепице саморезами, предварительно нанеся герметик.
В проходной элемент вставить выход вытяжки или канализации, закрепив его саморезами к проходному элементу
Соединить выход вытяжки с воздуховодом напрямую, а выход канализации - с канализационным стояком, используя гофрированную трубу.

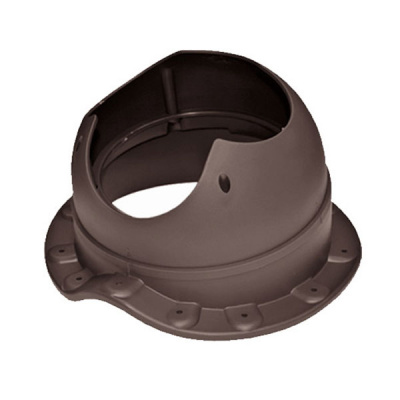

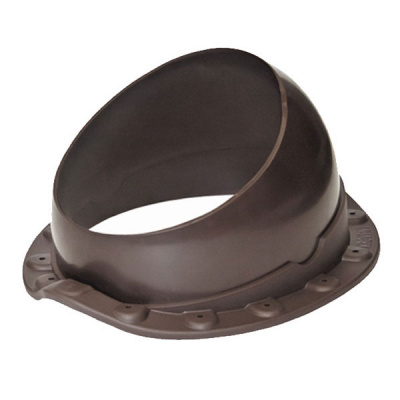

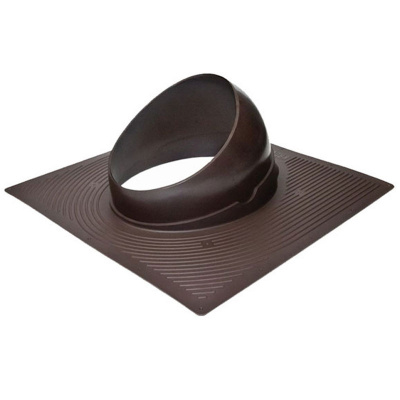

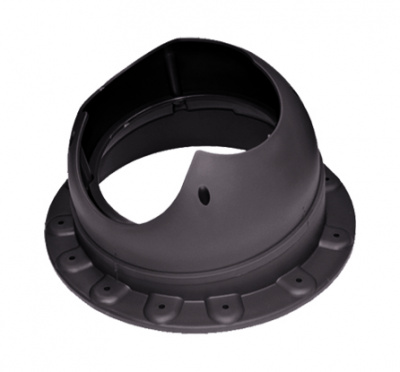

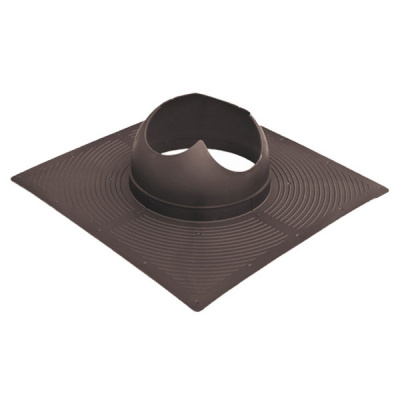

ПРОХОДНЫЕ ЭЛЕМЕНТЫ И АНТЕННЫЕ ВЫХОДЫ

Основное назначение антенного выхода — сохранение герметичности в местах выхода вентиляционных каналов, электропроводов, ТВ антенны и др. т.е. защита от проникновения влаги внутрь помещения через крышу. Именно поэтому огромное значение придается прочности и надежности этого элемента, поскольку последствия даже от небольшой трещинки могут быть очень неприятными. Если необходимо установить на крыше телевизионную антенну или обустроить вытяжку, «Металл Профиль» рекомендует в обязательном порядке приобретать антенные выходы или специальные кровельные вентиляционные выходы соответственно.

Выход канализации D110/500 мм

Для герметичного оформления кровельной проходки через металлочерепицу Монтеррей.

Цвета: черный (RR33), зеленый (RR11), коричневый (RR32), вишневый (RR28), терракотовый (RR750).

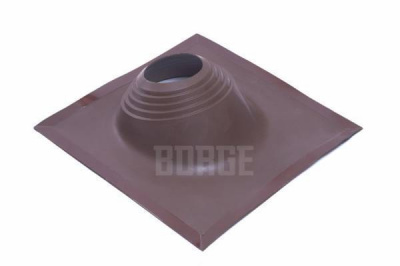

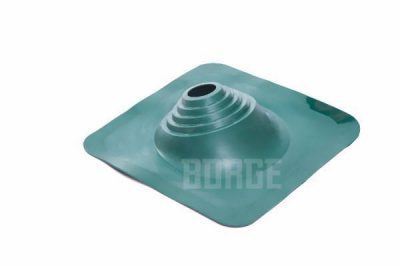

Антенный выход

Типоразмеры: №1 Ø6-50 мм,
№2 Ø32-76 мм,
№4 Ø76-152 мм,
№5 Ø102-178 мм,
№6 Ø127-228 мм,
№7 Ø152-280 мм,
№8 Ø178-330 мм,
№9 Ø260-460 мм

Монтаж антенных выходов

Антенный выход предназначен для герметизации мест стыка антенн, двухконтурных дымоходов типа "сэндвич", электрических кабелей с кровельным покрытием
Для монтажа верхушку антенного выхода срезают до размера примерно на 20% меньше диаметра трубы.
Антенный выход натягивают на трубу
Основанию антенного выхода придают форму кровли, промазывают стыки силиконовым герметиком и закрепляют саморезами.

ВНИМАНИЕ! Нельзя применять антенный выход для герметизации мест стыка горячих труб с кровельным покрытием
